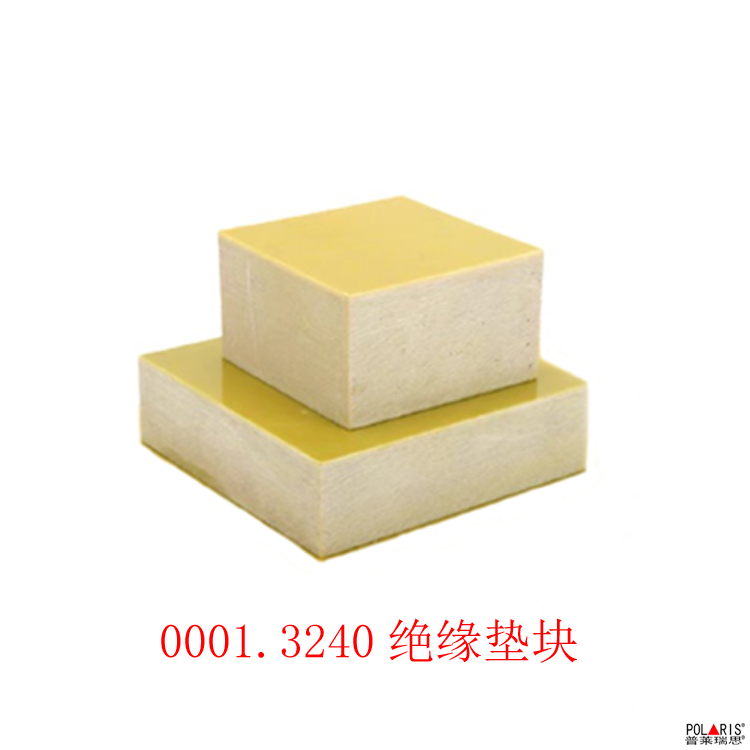

绝缘垫块说明书
产品简介
3240 环氧板绝缘垫块由环氧树脂浸渍玻璃布经高温高压制成，机械强度高、电气绝缘性能稳定，耐潮耐热、阻燃性好，是工业通用型绝缘结构件。产品尺寸精度高、不易变形，可按需加工
订购热线：021-54358329
产品介绍
3240 绝缘垫块说明书
一、产品概述:
3240绝缘垫块是以无碱玻璃布为基材，浸以环氧酚醛树脂，经热压而成的环氧酚醛层压玻璃布板加工件，具备高机械强度、优异介电性能、良好耐热性与耐潮性，绝缘等级为 F 级（155℃），适配电机、电器、电子等领域的高绝缘结构零部件需求。
核心特性
材质：无碱玻璃布 + 环氧酚醛树脂
耐热等级：F 级（155℃）
密度：1.8-2.0g/cm³
吸水率：≤1.0%
介电强度：（垂直于层向，90℃±2℃油中，1min） ≥30kV
弯曲强度：（室温，垂直于层向） ≥345MPa
二、技术规格:
厚度：0.5-100mm，可定制
常规板幅：1000×2000mm、1020×2040mm 等，可按需求切割加工
外观要求：
表面平整，加工面平直，无开裂、烧焦痕迹
内部无分层、无裂纹
加工精度：
尺寸误差：≤0.5mm（因测量工具和方法不同可能存在差异）
支持 CNC 精密切割、钻孔、铣削等加工方式
三、适用范围:
电机、互感器、镇流器等电气设备的槽间隔绝缘件
变压器、开关设备中的绝缘支撑与隔离部件
电子设备高绝缘结构件、锂电池组绝缘隔板
潮湿环境或变压器油中工作的绝缘零部件
四、安装与使用:
安装前清洁安装接触面，去除油污、灰尘等杂质
核对垫块尺寸、厚度与安装位置匹配
安装时避免强力冲击、挤压，防止垫块开裂或分层
固定方式优先选用螺栓、卡扣等机械连接，避免焊接等高温作业
确保绝缘垫块与导体间保持足够安全距离，满足绝缘要求
使用环境
长期工作温度≤155℃，避免超温使用
避免接触强酸、强碱等强腐蚀性物质
存放于干燥、通风环境，远离火源、热源，保质期 1 年
五、注意事项:
加工时需使用专用切削工具，避免高温加工导致树脂分解，影响绝缘性能
若垫块出现分层、裂纹、表面烧焦等情况，禁止使用
运输过程中做好防护，防止碰撞、挤压造成损坏
非专业人员禁止对垫块进行改性或拆解
六、储存与运输:
储存：置于干燥、通风、阴凉处，温度控制在 0-35℃，相对湿度≤75%，避免阳光直射
运输：采用硬质包装，防止受潮、挤压和剧烈震动。
