FR4绝缘板说明书

FR4绝缘板的型号中，"FR"代表阻燃等级（Flame Retardant），"4"代表环氧玻璃布层压板这一材料类型。
具体来说，FR4是耐燃材料等级的代号，表示该材料经过燃烧状态能够自行熄灭，UL94V0为最高阻燃等级。其中"4"是环氧玻璃布层压板的编号，这种材料以环氧树脂为粘合剂，以电子级玻璃纤维布为增强材料，经高温高压热压而成。
FR4绝缘板具有优异的电气性能、机械强度和耐热性能，广泛应用于PCB基板、电机电器绝缘、高压设备等领域。

一、产品概述

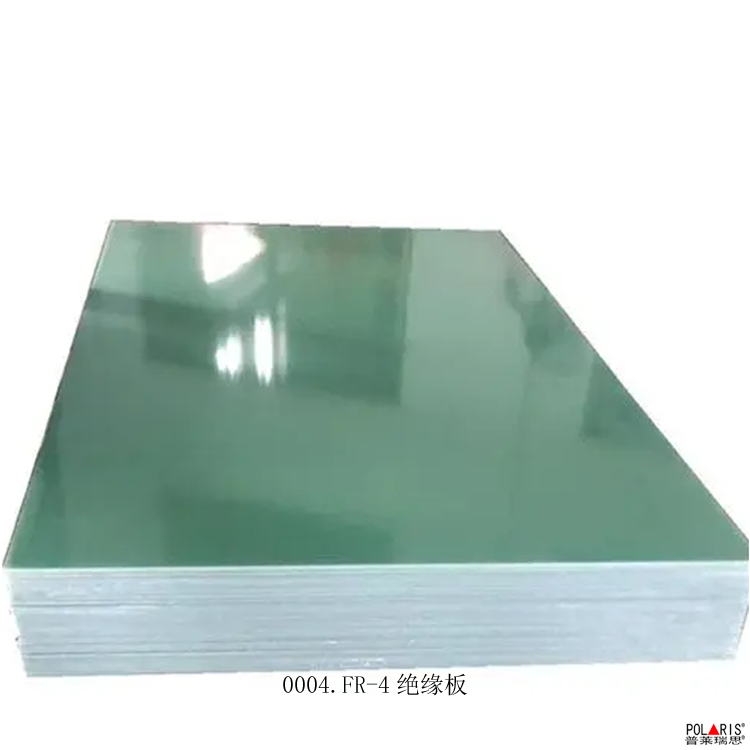

FR4绝缘板（又称FR4环氧板、环氧玻璃布层压板）是一种以环氧树脂为粘合剂，以电子级玻璃纤维布为增强材料，经高温高压热压而成的板状层压制品。

FR4是耐燃材料等级的代号，代表树脂材料经过燃烧状态能够自行熄灭的材料规格，UL94V0为最高阻燃等级。
二、产品特性

1.电气性能

•绝缘性能优异：体积电阻率高达10¹⁴-10¹⁶Ω·cm，能有效隔绝电流干扰
.介电性能稳定：相对介电常数≤5.5，介质损耗因数≤0.04
•电气强度高：垂直层向电气强度≥14.2MV/m，平行层向击穿电压≥40KV

2.机械性能

.高强度：垂直层向弯曲强度≥340MPa，平行层向冲击强度≥230KJ/m²
•尺寸稳定性好：机械性能受环境影响小，长期使用不易变形
•硬度适中：既不易开裂，又有一定韧性

3.耐热性能

•耐高温：玻璃化转变温度(Tg)130-150℃，高Tg型号可达180℃以上
•耐热等级：常温150℃下仍有较高机械强度，短期耐温可达180-260℃

4.阻燃性能

•阻燃等级：UL94V0，材料燃烧后能自行熄灭
•防火安全：符合最高防火标准，为生命财产安全保驾护航

5.环境适应性

•耐潮性：浸水后绝缘电阻≥5.0×10⁸Ω，吸水性≤19mg（板厚1.6mm）
•耐化学性：能抵抗助焊剂、清洗剂等化学物质腐蚀
•温度范围：可在-35℃至+100℃环境中稳定工作

三、技术参数:

性能指标	单位	标准值
密度	g/cm³	1.70-1.90
垂直层向弯曲强度	MPa	≥340
平行层向冲击强度	KJ/m²	≥230
垂直层向电气强度	MV/m	≥14.2
平行层向击穿电压	KV	≥40
相对介电常数(50Hz)	-	≤5.5
介质损耗因数(50Hz)	-	≤0.04
浸水后绝缘电阻	Ω	≥5.0×10⁸
吸水性(板厚1.6mm)	mg	≤19
燃烧性	-	FV0

四、产品规格

1.尺寸规格

•整板尺寸： 1020mm×1220mm、 1000mm×2000mm、 914mm×1220mm、
1440mm×1440mm、 1220m×2440mm
•厚度范围：0.1mm-350mm（支持定制）
•公差控制：尺寸公差精准，表面平整度高

2.颜色分类

•黄色FR4板、黑色FR4板、绿色FR4板、白色FR4板、水绿色FR4板、钛白色FR4板

五、应用领域

1.电子电路领域

•PCB基板：多层印制电路板、双面PCB、柔性线路板补强板
•电子元器件：FPC补强板、PCB钻孔垫板、玻纤介子、电位器碳膜印刷玻璃纤维板
•精密测试：精密测试板材、电气设备绝缘撑条隔板

2. 电气绝缘领域

•电机电器：电机绝缘件、变压器绝缘板、开关绝缘板、绝缘垫板
•高压设备：高压开关产品、电抗器、互感器绝缘结构
•配电系统：配电室绝缘板（10KV选8mm厚，35KV选10-12mm厚）

3.工业制造领域

•精密机械：精密游星齿轮（晶片研磨）、研磨齿轮、模具治具
•光伏发电：光伏逆变器绝缘隔板、光伏发电板背板、储能系统绝缘件
•汽车电子：发动机周边高温区域PCB、电池管理系统电路板

4. 其他应用

•航空航天、医疗器械、智能家居传感器、通信设备等
六、加工性能
FR4绝缘板具有良好的机械加工性能，支持多种加工方式：
•切割：可用刀具或激光进行精确切割
•钻孔：适合PCB钻孔等精密加工
•铣削：可加工复杂形状和结构
•表面处理：表面可涂覆焊膏和阻焊油，便于电子元器件焊接
七、选购注意事项
1.品牌认证：选择正规厂家生产的产品，确保质量稳定
2.性能匹配：根据实际使用环境（温度、电压、湿度）选择合适的型号
3.加工需求：确认是否支持定制加工，如特殊尺寸、颜色或厚度
4.阻燃级：有火源环境必须选择UL94V0阻燃等级产品
5.技术参数：核对电气性能、机械强度等关键指标是否符合要求
八、储存与使
•储存条件：干燥通风环境，避免阳光直射和潮湿
•使用温度：长期使用温度≤150℃，短期耐温可达180-260℃
•安全防护：加工时需佩戴防护用具，避免粉尘吸入
•维护保养：定期检查绝缘性能，发现老化及时更换
温馨提示：FR4绝缘板虽然抗电压高达几十千伏，但实际使用中应留有余量，避免因介质不均匀或电场分布不均匀而发生局部放电，影响材料寿命和设备安全。
