槽周长绝缘砖说明书

产品简介

槽周长绝缘砖专为电解槽、大型电气设备槽周部位定制，采用耐高温绝缘材质高温成型，具备绝缘可靠、耐高温、抗腐蚀、机械强度高、尺寸稳定等特点。产品有效隔离槽体与母线、构

订购热线：021-54358329

在线咨询

产品介绍

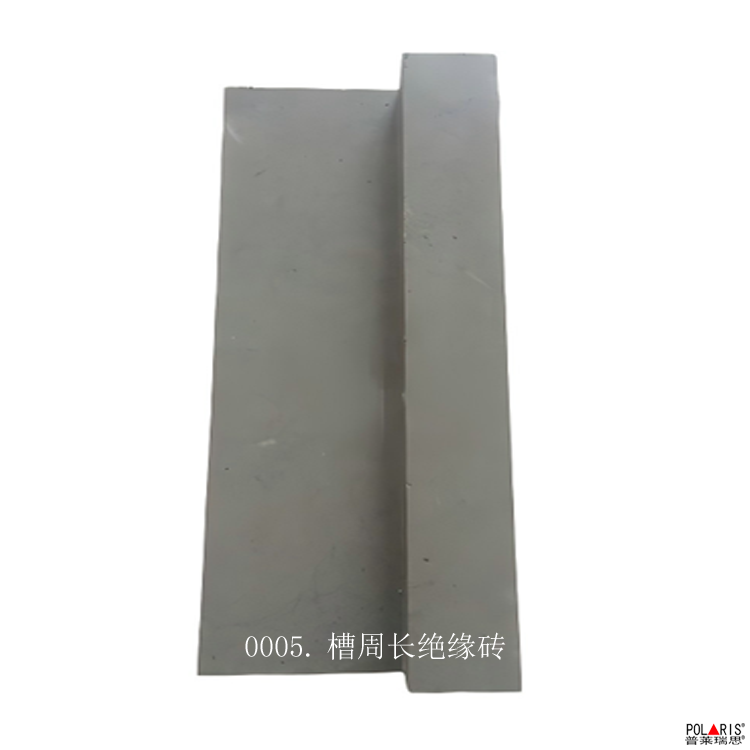

0005.槽周长绝缘砖说明书

一、产品结构与组成槽周长绝缘砖系统主要包括以下组件：
水泥支墩：安装固定于地面表面
钢板下支座：水平固定在水泥支墩表面
绝缘砖本体：对称设置在钢板下支座和钢板上支座之间
钢板上支座：设置在钢板下支座上方
第一绝缘板：竖直固定在两绝缘砖本体之间
第二绝缘板：水平固定在钢板上支座表面
侧部绝缘板：设置在铝母线两侧
铝母线：设置在第二绝缘板表面
二、核心设计特点
绝缘砖本体上下两面开设有凹槽，钢板上支座与钢板下支座相对一侧对应凹槽位置处设置有凸块，通过滑板和滑槽的配合实现滑动连接。
这种设计使绝缘砖本体能够与钢板上支座和钢板下支座滑动连接，实现快速、安全的更换
三、技术优势
该结构设计通过绝缘砖本体、凸台、滑板、凹槽和滑槽的配合，实现了在铝母线抬撑后将绝缘砖本体快速、安全更换的解决方案，有效避免了在绝缘砖本体更换时出现的触电、直流电接地的重大安全隐患，提高了安全性和更换效率
四、应用领域
主要应用于大型预焙阳极电解槽的槽周铝母线绝缘隔离与支撑，由于铝母线输送电流较大、截面尺寸较大及自身重量较大，需要采用方形绝缘砖进行绝缘隔离与支撑.该产品属于电力设备绝缘材料领域，在电解铝等有色金属冶炼行业具有重要应用价值。

五、核心选型参数

1.电解槽规格匹配

槽周长绝缘砖需根据电解槽的电流容量和槽壳尺寸进行选型：
小型槽（200-300kA）：选用标准型绝缘砖，厚度通常为70-90mm
中型槽（300-400kA）：选用加强型绝缘砖，厚度90-120mm
大型槽（400-500kA及以上）：选用重型绝缘砖，厚度120-150mm

2.铝母线尺寸对应

绝缘砖的尺寸需与铝母线截面匹配：
宽度：比铝母线宽度大20-30mm，确保完全覆盖
高度：根据铝母线厚度和抬撑高度确定，通常为母线厚度的1.5-2倍
长度：根据槽周长分段设置，单块长度一般不超过500mm

3.绝缘性能等级

按绝缘强度要求选择材料型号：
标准型：工频耐压≥30kV，适用于常规电解槽
增强型：工频耐压≥40kV，适用于高电流密度槽
特级型：工频耐压≥50kV，适用于特殊工况

4. 结构配置

水泥支墩：强度等级C30以上，尺寸根据载荷计算
钢板支座：Q235B钢板，厚度≥10mm
绝缘板：上下各设一层，厚度≥5mm
侧部绝缘：铝母线两侧各设10-15mm绝缘板

5. 间隙控制

绝缘砖与铝母线间隙：2-3mm
缘砖之间间隙：5-8mm
绝缘砖与槽壳间隙：10-15mm

6.高温环境

工作温度超过80℃时，需选用：
耐高温型：玻璃化转变温度Tg≥150℃
高Tg型：Tg≥180℃，适用于PEM电解槽

7. 腐蚀环境

电解液泄漏区域需选用：
耐腐蚀型：耐酸碱、耐氟化物侵蚀
复合型：表面增加防渗涂层
8.计算载荷：根据铝母线重量和电流热效应计算
9.校核强度：绝缘砖抗压强度≥50MPa
10.验证绝缘：工频耐压试验≥1.5倍额定电压
11.热稳定性：高温下尺寸变化率≤0.5%
注意事项：选型时需考虑预留10-15%的安全裕度，确保长期运行可靠性。建议咨询专业厂家进行技术确认。
