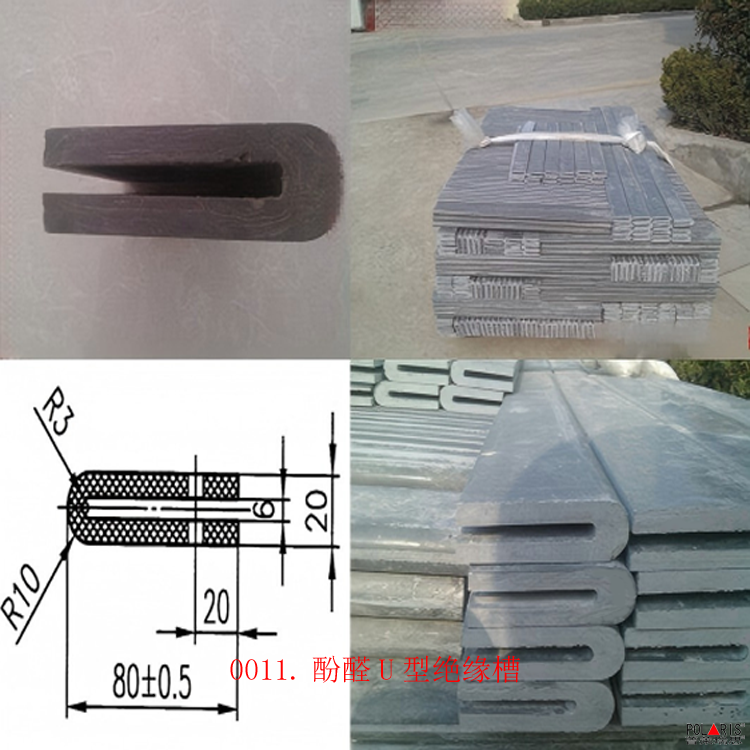

0011.酚醛U型绝缘槽说明书

一、产品概述

酚醛U型绝缘槽是一种采用酚醛树脂和玻璃纤维增强材料经高温模压成型的高性能绝缘材料，主要用于电解铝行业电解槽短路口绝缘隔离。
该产品具有优异的耐高温性能、高机械强度和良好的绝缘特性，在电解铝生产中起到关键的保护作用。

二、技术参数

基本规格

•材质：酚醛树脂+玻璃纤维（3240型）或SMC片状模塑料
•厚度：8mm
•宽度规格：170mm和180mm两种规格（根据立柱位置不同）
•理论重量：9KG型0.81kg/块、12KG型1.39kg/块、15KG型2.20kg/块、22KG型3.80kg/块、30KG型5.54kg/块

物理性能指标

性能指标	单位	标准值
密度	g/cm³	≥1.70-1.90
吸水率	%	≤0.15
拉伸强度	MPa	纵向≥3000，横向≥2200
弯曲强度	MPa	纵向≥3500，横向≥2900
马丁氏耐热性	kgf/cm²	≥200
表面体积电阻系数	Ω·cm	≥10×10¹³
击穿电压	kV/mm	板厚0.5-1mm≥22，板厚1.1-2mm≥20，板厚3mm≥18

电气性能

•允许长期工作温度：170-210℃
•最高短路工作温度：260℃（时间小于5秒）
•耐压等级：10kV-1000kV电压范围
•耐热等级：H级
•阻燃等级：V0级

三、产品特点

1.耐高温性能优异：采用无碱玻璃纤维纱浸润MPI树脂及特殊配料，经设备引拔挤压成型，长期耐热性、耐腐性、阻燃性能够满足电解生产运用
2.机械强度高：由于采取芳纶纤维和玻璃纤维混合连续拉挤，抗拉强度达到1500MPa，远远超过45号精铸钢抗拉强度570MPa指标
3.电气性能优越：电气性能优异，耐压等级为10kV-1000kV电压范围，耐腐蚀性强，抗弯强度高，不容易弯曲
4.表面质量优良：采用进口脱模剂，保证产品表面非常光滑无色差、无毛刺、无划痕
5.节能环保：绝缘性能良好，具有节能、安全、环保、耐用、经济等优点

四、安装方法

安装前准备

1.材料检查：确认绝缘夹板型号与钢轨匹配，检查外观无裂纹、变形、污损
2.工具准备：钻孔机、螺孔倒角工具、砂轮打磨机、扭力扳手（36mm套筒头）、万用表

安装步骤

1.钢轨处理：
•轨端边缘打磨倒角（45°、宽1mm）
•按照工务标准钻螺孔并倒角
•打磨钢轨轨腰至金属色，清除锈斑
•在钢轨螺孔内安置绝缘套管
2.绝缘监测：
•将夹板绝缘作用面朝上，复测两面板间绝缘电阻应≥10MΩ
•试组装接头，确保螺孔对位
3.胶接安装：
•将甲组胶（红色）和乙组胶（绿色）按比例混合，均匀搅拌40次以上
•将胶剂均匀涂在夹板作用面和钢轨轨腰接触面上
•让轨端与绝缘端片密贴，安装夹板
•交替对穿螺栓，螺栓头必须落槽
4.紧固螺栓：
•用扭力扳手按3-4-2-5-1-6顺序逐步拧紧
•扭矩达到设计值Mt()，敲打螺栓头部复拧
•重复紧固过程2次，确保扭矩稳定
5.清理表面：清除余胶，保持外观整洁
