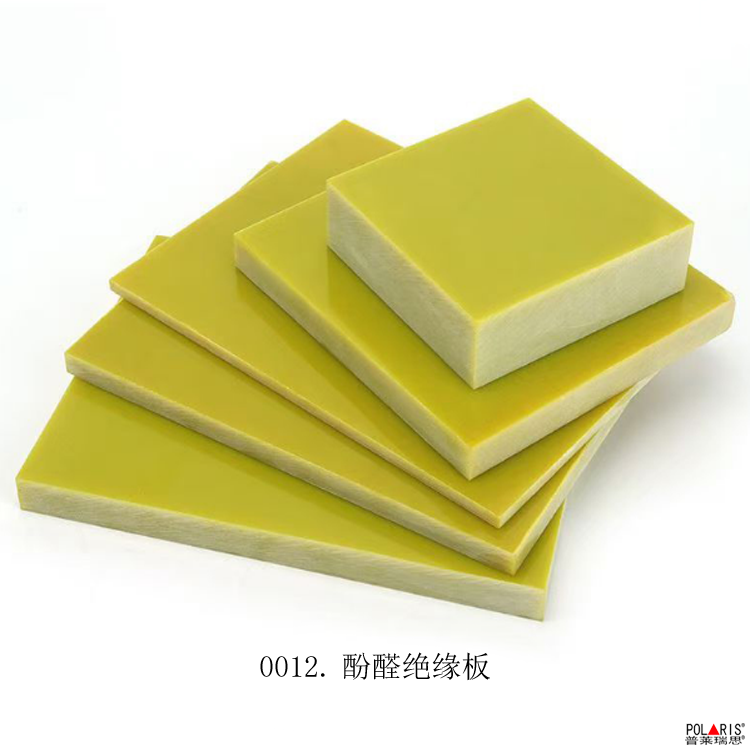

0012.酚醛绝缘板说明书

一、产品概述

酚醛绝缘板是以酚醛树脂和玻璃纤维为主要原料，经烘焙、热压成型的高性能绝缘材料。
产品型号为3240，具有较高的机械强度和介电性能，较好的耐热性和耐潮性，耐热等级为B级（155℃），广泛应用于电机、电器、电子设备中作绝缘结构零部件，并可在潮湿环境和变压器油中使用。

二、技术参数

基本规格

•材质：环氧酚醛树脂+无碱玻璃纤维布
•型号：3240
•厚度范围：0.5~100mm
•常规规格：1000mm×2000mm
•密度：1.70~1.90 g/cm³
•吸水率：≤0.15%

•耐热等级：B级（155℃）

物理性能指标

性能指标	单位	标准值
拉伸强度	MPa	纵向≥3000，横向≥2200
弯曲强度	MPa	纵向≥3500，横向≥2900
马丁氏耐热性	kgf/cm²	≥200
表面体积电阻系数	Ω·cm	≥10×10¹³
击穿电压	kV/mm	板厚0.5-1mm≥22，板厚1.1-2mm≥20，板厚3mm≥18
平行层向击穿电压	kV	≥35
浸水后绝缘电阻	Ω	≥5×10⁸

电气性能

•允许长期工作温度：170-210℃
•最高短路工作温度：260℃（时间小于5秒）
•耐压等级：10kV-1000kV电压范围
•阻燃等级：V0级

•耐热等级：H级三、产品特点

1.优异的机械性能

酚醛绝缘板具有较高的机械强度，抗拉强度达到1360MPa，远超45号精铸钢的570MPa，在高温下机械性能依然稳定。

2.卓越的电气性能

产品具有高介电强度、低介电损耗、高绝缘电阻等特点，在高温下电气性能稳定，适用于高压电气设备。

3.良好的耐热性

耐热等级为B级（155℃），可在170-210℃温度下长期使用，最高短路温度可达230℃（≤5秒）。

4.优异的耐腐蚀性

具有优异的耐酸碱性、耐应力腐蚀性能，几乎能够耐所有无机酸、有机酸、有机溶剂的侵蚀。

5.环保安全

采用无氟发泡技术，无纤维，燃烧时低烟无毒，符合国家绿色环保要求。

四、应用领域

酚醛绝缘板广泛应用于以下领域：
1.电力行业：变电站、配电房、发电厂等电气设备绝缘保护
2.电子行业：PCB钻孔垫板、ICT治具、硅橡胶模具、测试治具
3.机械制造：机械模具、模具夹板、台面研磨垫板、包装机
4.建筑行业：配电箱、高低压配线箱、绝缘结构零部件
5.交通运输：铁路、桥梁、钢构等领域
6.工业设备：阀门、管道、设备保温、绝缘节

五、安装方法

安装前准备

1.材料检查：确认绝缘板型号与设备匹配，检查外观无裂纹、变形、污损
2.工具准备：钻孔机、螺孔倒角工具、砂轮打磨机、扭力扳手、万用表

安装步骤

1.表面处理：将安装表面打磨至金属色，清除锈斑，确保表面平整、清洁
2.钻孔定位：按照设计要求在安装位置钻孔，孔径应与螺栓匹配
3.安装固定：将绝缘板放置在安装位置，使用高强度绝缘螺栓固定
4.紧固螺栓：使用扭力扳手按对角顺序逐步拧紧，确保受力均匀
5.绝缘检测：安装完成后使用万用表检测绝缘电阻，确保绝缘性能符合要求

安装注意事项

•安装时必须使用润滑油，防止螺栓拧入过程中被卡死
•螺栓轴心线必须与机体表面垂直，可用角尺检查
•多螺栓连接时，应按对称顺序分步均匀紧固
•使用经过校准的扭矩扳手，按设计规定扭矩值操作
•紧固端应采用过盈配合，确保螺纹副的紧固性

六、维护保养

日常检查

•每10天测量一次绝缘值，绝缘电阻值应不低于1MΩ
•运行人员每天要对绝缘板周围的导电物进行清理
•检查绝缘板是否有磕碰掉角、受热变色、检测数据不达标等情况

定期保养

1.表面清洁：使用温和的肥皂水或酒精清洗，禁止使用含火种、酸、碱、油脂的清洗剂
2.干燥处理：清洗后应用清水充分漂洗，擦干水分，确保表面干燥
3.保护剂涂抹：定期涂抹专用保护剂，提高抗腐蚀性能

试验周期

绝缘板应每年进行一次工频耐压试验
•35kV及以下电压等级：施加3倍线电压，持续1分钟
•220V电压等级：施加400V电压
•110V电压等级：施加260V电压

七、安全注意事项

使用安全

•更换绝缘板时，必须由专业人员在现场进行监护
•运行人员每天要对绝缘板周围的导电物进行清理
•发现绝缘板表面出现裂纹、破损、气泡、变形等情况时，应立即更换

存放要求

•应存放在干燥、阴凉、通风、无腐蚀气体和灰尘的地方
•避免受潮、受强烈阳光照射或发生化学变化
•应放置在专用箱子或匣子里，防止受潮和磨损

报废标准

当出现以下情况时，应立即更换：
•表面出现裂纹、破损、气泡、变形
•绝缘性能检测不合格
•受热变色严重
•机械强度下降，无法满足使用要求

八、质量保证

产品实行三包服务，对使用过程中发生的问题，供应商应及时给予解决。产品均通过国家质量监督验证，各项指标符合国家标准要求。

九、检测标准

酚醛绝缘板的检测主要依据以下标准：
•GB/T 20974-2020《绝热用酚醛泡沫制品》
•GB 8624-2012《建筑材料及制品燃烧性能分级》
•GB/T 31956-2015《建筑用玻璃纤维增强酚醛树脂板》
•JC/T 2155-2012《建筑用金属面酚醛泡沫夹芯板》
•JB/T 8149.1-2000《酚醛纸层压板》
•JB/T 8149.2-2000《酚醛棉布层压板》
•JB/T 8149.4-1995《酚醛层压玻璃布板》
主要检测项目包括：密度、吸水率、拉伸强度、弯曲强度、击穿电压、绝缘电阻、耐热性、耐腐蚀性、阻燃性能等。

十、选购建议

1.材质选择：根据使用环境选择普通绝缘板、耐酸绝缘板、耐高温绝缘板或耐高温耐酸绝缘板
2.尺寸确认：因测量工具和方法不同，尺寸可能存在0.5mm误差
3.品牌选择：建议选择生产厂家购买，售后服务有保证
4.资质认证：确保产品符合国家标准要求

十一、常见问题处理

问题1：绝缘板表面出现裂纹

原因：可能因温度变化、机械应力或材料老化导致
处理：立即更换新板，检查安装环境是否符合要求

问题2：绝缘电阻下降

原因：可能受潮、污染或材料老化
处理：清洁表面，干燥处理，如仍不合格则更换

问题3：螺栓松动

原因：振动或温度变化导致
处理：重新紧固螺栓，检查螺纹是否损坏，必要时更换

十二、联系方式

如有任何技术问题或需要售后服务，请联系：
•生产厂家：建议选择正规生产厂家购买
•技术支持：提供技术咨询和安装指导
•售后服务：对使用过程中发生的问题及时解决
注意：本说明书内容仅供参考，具体使用请根据实际情况和产品说明书执行。在使用过程中如遇到任何问题，请及时联系生产厂家或专业技术人员。
