烤炉云母垫片说明书

产品简介

烤炉云母垫片采用优质云母材质加工而成，具有耐高温、绝缘可靠、隔热阻燃、不形变、无异味等特点，可长期在高温环境下稳定使用。产品厚度均匀、平整度高、电气绝缘性能优良，

订购热线：021-54358329

在线咨询

产品介绍

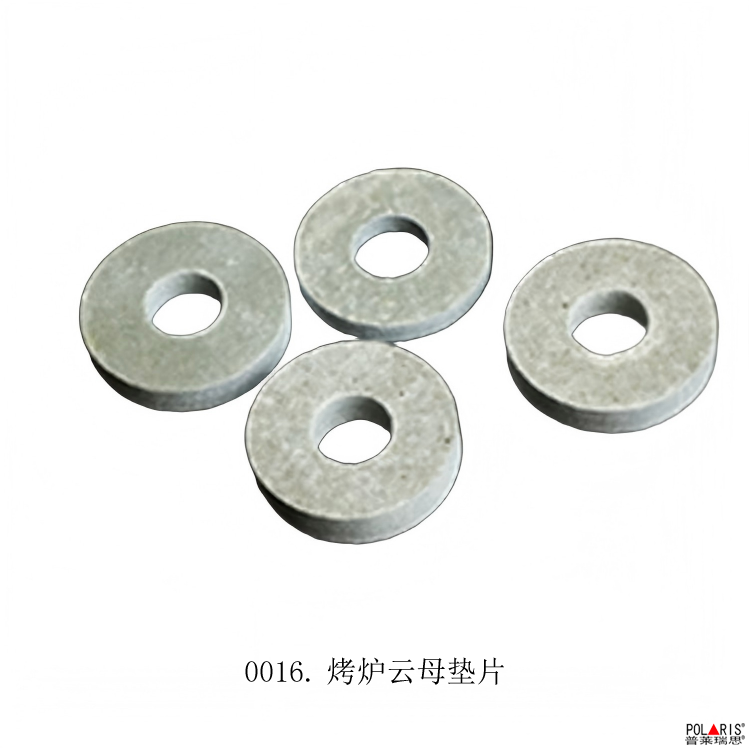

<span style="font-size:14px;">0016.烤炉云母垫片说明书</span></div>

<div>

<div>

<span style="font-size:14px;">烤炉云母垫片是以天然或人造云母为基材，经高温熔融、冷却析晶、切割加工而成的高性能绝缘材料。产品具有优异的耐高温性能、电气绝缘性能和机械强度，广泛应用于烤炉、微波炉、电磁炉等发热设备的发热支架、垫衬、隔板，以及工业电炉、电弧炉等高温设备的绝缘密封。</span></div>

<div>

<div>

<span style="font-size:14px;">基本性能指标</span></div>

<div>

<div>

<div>

<div>

<div>

<div>

<div>

<span style="font-size:14px;">体积电阻率<span style="white-space:pre"> </span>Ω·cm<span style="white-space:pre"> </span>10¹²-10¹⁵</span></div>

<div>

<div>

<div>

<div>

<span style="font-size:14px;">•材质类型：白云母垫片（HP-5）、金云母垫片（HP-8）</span></div>

<div>

<div>

<div>

<div>

<div>

<span style="font-size:14px;">•胶粘剂含量：≤10%</span></div>

<div>

<div>

<span style="font-size:14px;">1. 优异的耐高温性能</span></div>

<div>

<span style="font-size:14px;">云母垫片具有极高的耐温等级，白云母垫片持续使用温度可达500℃，间歇使用温度达850℃；金云母垫片持续使用温度可达850℃，间歇使用温度达1050℃。在高温条件下，合成氟金云母的体积电阻率比天然云母高1000倍，电绝缘性能优异。</span></div>

<div>

<span style="font-size:14px;">2. 卓越的电气绝缘性能</span></div>

<div>

<span style="font-size:14px;">产品具有较高的绝缘强度和较大的电阻，击穿电压指标高达20kV/mm，体积电阻率可达10¹²-10¹⁵Ω·cm，介电损耗低，抗电弧、耐电晕性能优良，是理想的电气绝缘材料。</span></div>

<div>

<span style="font-size:14px;">3. 优良的机械性能</span></div>

<div>

<span style="font-size:14px;">云母垫片质地坚硬，机械强度高，抗弯强度达150MPa以上，韧性极好。可用冲压方式加工成各种形状而不分层，适用于复杂工况下的精密异形件制作。</span></div>

<div>

<span style="font-size:14px;">4. 良好的化学稳定性</span></div>

<div>

<span style="font-size:14px;">产品耐酸、耐碱、化学稳定性能优异，在高温和温度急剧变化条件下仍能保持稳定的性能，不燃性、防腐性良好。</span></div>

<div>

<div>

<span style="font-size:14px;">云母垫片不含石棉，加热时发烟少且异味小，甚至无烟无味，符合欧盟RoHS环保标准，是环保的绿色材料。</span></div>

<div>

<div>

<span style="font-size:14px;">安装前准备</span></div>

<div>

<span style="font-size:14px;">1.材料检查：确认云母垫片型号与设备匹配，检查外观无裂纹、变形、污损</span></div>

<div>

<div>

<span style="font-size:14px;">3.清洁处理：使用钢线刷等工具彻底清除安装部位的油污、灰尘和杂质，确保法兰密封面、紧固件、螺母和垫片上的杂质与碎片完全清除</span></div>

<div>

<div>

<span style="font-size:14px;">1.垫片定位：将云母垫片放置在法兰密封面上，确保垫片处于中心位置，不得偏斜，不能伸入阀腔或搁置台肩上</span></div>

<div>

<span style="font-size:14px;">2.螺栓安装：使用经过校准的扭力扳手，按"十字对称原则"对角均匀拧紧螺栓或螺母，分步骤旋紧，一般至少应循环2-3次，以便垫片应力分布均匀</span></div>

<div>

<span style="font-size:14px;">3.扭矩控制：预紧力应保证在试压不漏的情况下，尽量减小。使用扭矩扳手时，拧紧力矩应根据给定的垫片压紧通过计算求得</span></div>

<div>

<span style="font-size:14px;">4.密封处理：当法兰工作温度高于200℃时，在法兰密封面和垫片间应涂上密封胶，防止高温下垫片与法兰密封面烧结</span></div>

<div>

<span style="font-size:14px;">安装注意事项</span></div>

<div>

<span style="font-size:14px;">•垫片外径应比法兰密封面外小，垫片内径应比管道内径稍大，两内径的差一般取垫片厚度的2倍，以保证压紧后垫片内缘不致伸入容器或管道内</span></div>

<div>

<span style="font-size:14px;">•安装时只能装一片垫片，不允许在密封面间装两片或多片来消除两密封面间的间隙不足</span></div>

<div>

<span style="font-size:14px;">•对于易燃、易爆介质的压力容器和管道，换装垫片时应使用安全工具，严禁带压操作</span></div>

<div>

<span style="font-size:14px;">•安装完成后，仔细检查垫片是否有损坏或变形情况，若发现问题必须及时更换</span></div>

<div>

<span style="font-size:14px;">五、使用注意事项</span></div>

<div>

<div>

<span style="font-size:14px;">1.安全防护：操作时必须佩戴绝缘手套、穿绝缘靴或站在绝缘台（垫）上，避免直接接触云母垫片</span></div>

<div>

<span style="font-size:14px;">2.环境要求：保证操作环境干燥通风，避免在通风不良或有火花的地方操作云母垫片</span></div>

<div>

<span style="font-size:14px;">3.温度控制：严格按照产品耐温等级使用，白云母垫片持续使用温度不超过500℃，金云母垫片持续使用温度不超过850℃</span></div>

<div>

<span style="font-size:14px;">4.避免过载：使用时要避免用力过猛，防止云母垫片折断或破损</span></div>

<div>

<span style="font-size:14px;">5.高温环境：在高温工作时，螺栓会产生高温蠕变，产生应力松弛，变形增大，导致垫片处泄漏，需要热紧；反之，在低温条件下，螺栓会产生收缩，需要冷松</span></div>

<div>

<span style="font-size:14px;">6.潮湿环境：当接地网接地电阻不符合要求时，晴天操作也应穿绝缘靴，防止接触电压、跨步电压伤害</span></div>

<div>

<span style="font-size:14px;">操作禁止事项</span></div>

<div>

<span style="font-size:14px;">1.严禁使用不合格或超过有效期的云母垫片</span></div>

<div>

<span style="font-size:14px;">2.严禁超负荷使用或用于超出其额定温度等级的作业</span></div>

<div>

<span style="font-size:14px;">3.严禁在云母垫片表面有裂纹、损伤或受潮的情况下使用</span></div>

<div>

<span style="font-size:14px;">4.严禁将云母垫片用于非绝缘操作，如支撑重物等</span></div>

<div>

<span style="font-size:14px;">5.严禁在操作中让云母垫片与带电设备短接</span></div>

<div>

<div>

<div>

<span style="font-size:14px;">•定期检查：每10天检查一次云母垫片，查看是否有裂纹、破损、变形等情况</span></div>

<div>

<span style="font-size:14px;">•清洁维护：经常性地清洁箱内油污可用干布抹拭，不能用水清洗。将烤架（盘）从内膛取出，放在设有清洁液水中清洗，而内腔应用干布料抹干后，再用干湿布料进行清洁，严禁用水冲洗</span></div>

<div>

<span style="font-size:14px;">•润滑保养：至少一年用油脂加在门铰活动地方，保持润滑</span></div>

<div>

<div>

<span style="font-size:14px;">1.表面清洁：使用柔软的布料或吸尘器轻轻擦拭，避免使用尖锐的工具或化学清洁剂，以免划伤或腐蚀云母垫片表面。顽固污渍可用中性清洁剂处理，避免使用强酸强碱清洁剂</span></div>

<div>

<span style="font-size:14px;">2.干燥处理：清洁后彻底晾干再存放，确保表面干燥</span></div>

<div>

<span style="font-size:14px;">3.保护剂涂抹：定期涂抹防护层，可以进一步增强云母垫片的耐用性</span></div>

<div>

<div>

<span style="font-size:14px;">1.存放环境：应存放在干燥、通风、无腐蚀气体的环境中，远离水源和火源，避免阳光直接照射。理想存放温度为-10℃至40℃，相对湿度不超过70%</span></div>

<div>

<span style="font-size:14px;">2.存放方式：应用塑料袋密封，放在木包装箱或纸包装箱中，避免与尖锐物品共同存放</span></div>

<div>

<span style="font-size:14px;">3.防潮措施：从出厂日期算起贮存期为六个月，超过贮存期经检验合格仍可使用</span></div>

<div>

<div>

<span style="font-size:14px;">1.试验周期：云母垫片应每年进行一次性能检测</span></div>

<div>

<span style="font-size:14px;">2.检测项目：包括绝缘电阻、击穿电压、抗弯强度等</span></div>

<div>

<span style="font-size:14px;">3.试验要求：试验合格后方可使用，不合格的应立即报废</span></div>

<div>

<span style="font-size:14px;">七、常见故障处理</span></div>

<div>

<span style="font-size:14px;">故障1：绝缘电阻下降</span></div>

<div>

<span style="font-size:14px;">原因：可能受潮、污染或材料老化处理：清洁表面，进行干燥处理，如仍不合格则更换</span></div>

<div>

<div>

<span style="font-size:14px;">原因：表面有污物或损伤处理：发现树枝状放电痕迹时，先用120目砂纸轻度打磨，再涂覆两层绝缘清漆。若放电深度超过材料厚度10%，必须强制报废</span></div>

<div>

<div>

<span style="font-size:14px;">原因：关节部位有异物或润滑不良</span></div>

<div>

<span style="font-size:14px;">处理：清除异物，用二甲苯清洗轴承，注入特氟龙润滑脂。对于因过载导致的永久变形，禁止修复使用</span></div>

<div>

<div>

<span style="font-size:14px;">原因：存放环境潮湿或使用不当</span></div>

<div>

<span style="font-size:14px;">处理：应置于80℃烘箱干燥48小时，干燥后需重新测试耐压。碳化严重的云母垫片必须更换</span></div>

<div>

<div>

<span style="font-size:14px;">当出现以下情况时，应立即更换云母垫片：</span></div>

<div>

<span style="font-size:14px;">1.表面缺陷：表面出现裂纹、破损、气泡、变形、严重划痕</span></div>

<div>

<span style="font-size:14px;">2.绝缘性能下降：绝缘性能检测不合格，绝缘电阻低于标准值</span></div>

<div>

<span style="font-size:14px;">3.受热变色：受热变色严重，材料性能已受影响</span></div>

<div>

<span style="font-size:14px;">4.机械损伤：机械强度下降，无法满足使用要求</span></div>

<div>

<span style="font-size:14px;">5.老化迹象：出现明显老化迹象，如表面粉化、分层等</span></div>

<div>

<span style="font-size:14px;">6.试验不合格：定期试验不合格，无法通过耐压测试</span></div>

<div>

<span style="font-size:14px;">九、安全注意事项</span></div>

<div>

<span style="font-size:14px;">1.人员要求：操作人员应经过专业培训，熟悉云母垫片的正确使用方法和安全注意事项</span></div>

<div>

<span style="font-size:14px;">2.防护措施：操作时必须佩戴口罩、手套、护目镜等保护用品，穿戴紧身衣，以保护自身安全</span></div>

<div>

<span style="font-size:14px;">3.监护要求：更换云母垫片时，必须由专业人员在现场进行监护</span></div>

<div>

<span style="font-size:14px;">4.应急处理：发生事故时，应立即采取应急措施，清除事故现场，向相关部门报告，及时处理后续问题</span></div>

<div>

<div>

<span style="font-size:14px;">产品实行三包服务，对使用过程中发生的问题，供应商应及时给予解决。</span></div>

<div>

<span style="font-size:14px;">注意：本说明书内容仅供参考，具体使用请根据实际情况和产品说明书执行。在使用过程中如遇到任何问题，请及时联系生产厂家或专业技术人员。 </span></div>
