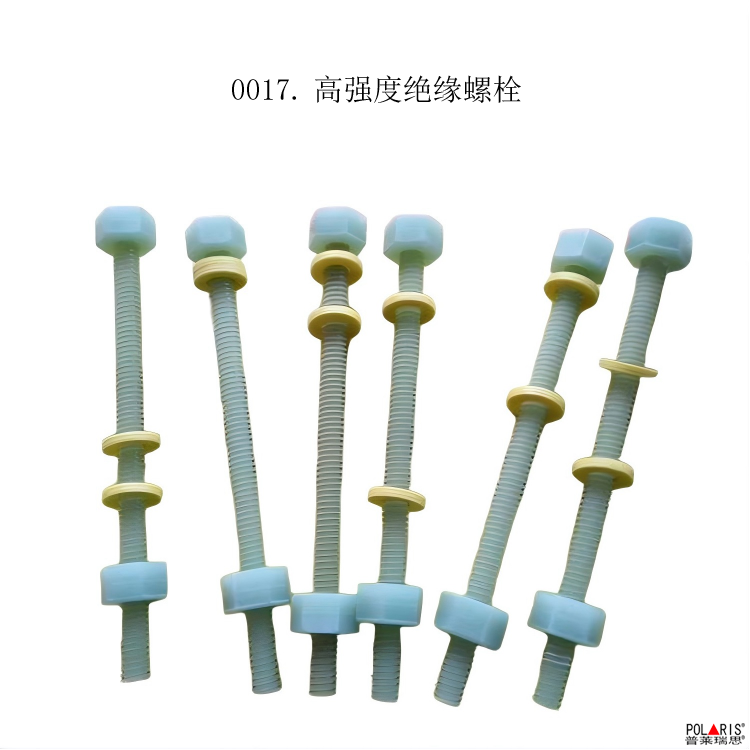

0017.高强度绝缘螺栓说明书

一、产品概述

高强度绝缘螺栓是一种采用环氧树脂和玻璃纤维增强材料经高温模压成型的高性能紧固件，主要用于电解铝行业电解槽短路口绝缘连接。
产品具有优异的机械强度、电气绝缘性能和耐腐蚀性能，耐热等级为B级（155℃），广泛应用于电力、化工、冶金等行业的绝缘连接场合。

二、技术参数

基本性能指标

性能指标	单位	标准值
材质	-	环氧树脂+玻璃纤维（3240型）
螺纹规格	mm	M3-M100（公制螺纹）
长度范围	mm	可根据需求定制
性能等级	-	4.8级、8.8级、10.9级、12.9级
密度	g/cm³	≥2.0
吸水率	%	<0.05
拉伸强度	MPa	≥1200
弯曲强度	MPa	≥900
压缩强度	MPa	≥912
热弯强度	MPa	≥260
体积电阻	Ω·m	≥10¹⁰
工频击穿电压	kV/cm	≥50
长期工作温度	℃	170-210
最高短路温度	℃	230（≤5秒）

规格型号

•材质：环氧树脂+玻璃纤维（3240型）或SMC片状模塑料
•螺纹规格：M3mm-M100mm（公制螺纹）
•长度范围：可根据用户需求定制
•性能等级：4.8级、8.8级、10.9级、12.9级等
•执行标准：GB/T 897-GB/T 901

三、产品特点

1.优异的机械性能

高强度绝缘螺栓具有极高的机械强度，抗拉强度达到1360MPa，远超45号精铸钢的570MPa。产品采用芳纶纤维和玻璃纤维混合连续拉挤工艺，抗拉强度达到1500MPa，机械性能稳定可靠。

2.卓越的电气性能

产品具有高介电强度、低介电损耗、高绝缘电阻等特点，耐压等级为10kV-1000kV，体积电阻率≥10¹⁰Ω·m，工频击穿电压≥50kV/cm，电气性能优异。

3.良好的耐热性能

长期工作温度可达170-210℃，最高短路温度可达230℃（≤5秒），耐热等级为H级，在高温环境下仍能保持稳定的性能。

4.优异的耐腐蚀性

具有优异的耐酸碱性、耐应力腐蚀性能，几乎能够耐所有无机酸、有机酸、有机溶剂的侵蚀，使用寿命长。

5.阻燃性能

阻燃等级V0级，耐电弧、介电强度高，燃烧时低烟无毒，符合国家绿色环保要求。

6.表面质量优良

采用进口脱模剂，保证产品表面非常光滑无色差、无毛刺、无划痕，外观美观。

四、安装方法

安装前准备

1.材料检查：确认绝缘螺栓型号与设备匹配，检查外观无裂纹、变形、污损
2.工具准备：扭力扳手、套筒、万用表、清洁工具
3.基础处理：清理基础表面，确保平整、干净，移除杂物和尘土

安装步骤

1.表面处理：将安装表面打磨至金属色，清除锈斑，确保表面平整、清洁
2.螺纹检查：检查螺纹是否完好，有无损伤、毛刺，必要时用丝锥修复
3.涂润滑剂：在螺纹部位涂抹适量润滑油，防止拧入过程中被卡死
4.拧入螺栓：将螺栓一端拧入主体设备，确保轴心线与机体表面垂直
5.安装附件：安装好附件后，另一端带上螺母
6.紧固操作：使用扭力扳手按规定扭矩值紧固，对角均匀拧紧
7.检查确认：通知调度室通电时间及通电情况

安装注意事项

•螺栓轴心线必须与机体表面垂直，可用角尺检查
•多螺栓连接时，应按对称顺序分步均匀紧固
•使用经过校准的扭矩扳手，按设计规定扭矩值操作
•紧固端应采用过盈配合，确保螺纹副的紧固性
•安装时必须使用润滑油，防止螺栓拧入过程中被卡死

五、使用注意事项

操作要求

1.防护装备：操作时必须佩戴绝缘手套、穿绝缘靴或站在绝缘台（垫）上
2.安全距离：操作时保持足够的安全距离，避免接触带电部分
3.环境要求：使用环境温度应在-25℃至+55℃范围内，相对湿度≤90%
4.避免过载：使用时要避免用力过猛，防止螺栓折断

特殊环境使用

1.雨天操作：雨天户外使用时，应在绝缘部位安装防雨罩，防雨罩应为喇叭口型，罩的上口必须和绝缘部分紧密接触无渗漏
2.潮湿环境：当接地网接地电阻不符合要求时，晴天操作也应穿绝缘靴，防止接触电压、跨步电压伤害

操作禁止事项

1.严禁使用不合格或超过有效期的绝缘螺栓
2.严禁超负荷使用或用于超出其额定电压等级的作业
3.严禁在螺栓表面有裂纹、损伤或受潮的情况下使用
4.严禁将绝缘螺栓用于非绝缘操作，如支撑重物等
5.严禁在操作中让绝缘螺栓与带电设备短接

六、维护保养

日常检查

•定期检查：每10天测量一次绝缘值，绝缘电阻值应不低于1MΩ
•清洁维护：运行人员每天要对绝缘螺栓周围的导电物进行清理
•外观检查：检查螺栓是否有磕碰掉角、受热变色、检测数据不达标等情况

定期保养

1.表面清洁：使用温和的肥皂水或酒精清洗，禁止使用含火种、酸、碱、油脂的清洗剂
2.干燥处理：清洗后应用清水充分漂洗，擦干水分，确保表面干燥
3.保护剂涂抹：定期涂抹专用保护剂，提高抗腐蚀性能
4.润滑保养：定期检查螺纹润滑情况，必要时重新涂抹润滑油

定期试验

1.试验周期：绝缘螺栓应每年进行一次工频耐压试验
2.试验标准：
•35kV及以下电压等级：施加3倍线电压，持续1分钟
•220V电压等级：施加400V电压
•110V电压等级：施加260V电压
3.试验要求：试验合格后方可使用，不合格的应立即报废

七、存放要求

1.存放环境：应存放在干燥、阴凉、通风、无腐蚀气体和灰尘的地方，温度控制在+5℃至35℃，相对湿度50%至80%
2.存放方式：应放置在专用木架上或特制的绝缘工器具柜内，不得贴墙放置，不得斜靠
3.防潮措施：有条件的应存放在恒温恒湿的安全工器具柜或恒温室
4.运输要求：运输时应将绝缘螺栓装在专用的护套或工具箱内，防止受潮、碰损、弄脏

八、报废标准

当出现以下情况时，应立即更换绝缘螺栓：
1.表面缺陷：表面出现裂纹、破损、气泡、变形、严重划痕
2.绝缘性能下降：绝缘性能检测不合格，绝缘电阻低于标准值
3.受热变色：受热变色严重，材料性能已受影响
4.机械损伤：机械强度下降，无法满足使用要求
5.老化迹象：出现明显老化迹象，如表面粉化、分层等
6.试验不合格：定期试验不合格，无法通过耐压测试
7.螺纹损坏：螺纹有效高度损失>30%或轴向间隙>0.08mm

九、常见故障处理

故障1：绝缘电阻下降

原因：可能受潮、污染或材料老化
处理：清洁表面，进行干燥处理（置于80℃烘箱干燥48小时），如仍不合格则更换

故障2：表面放电

原因：表面有污物或损伤
处理：发现树枝状放电痕迹时，先用120目砂纸轻度打磨，再涂覆两层绝缘清漆（厚度0.2mm以上）。若放电深度超过材料厚度10%，必须强制报废

故障3：机械卡滞

原因：螺纹部位有异物或润滑不良
处理：清除异物，用二甲苯清洗螺纹，注入特氟龙润滑脂。对于因过载导致的永久变形，禁止修复使用

故障4：受潮严重

原因：存放环境潮湿或使用不当
处理：应置于80℃烘箱干燥48小时，干燥后需重新测试耐压。碳化严重的环氧树脂部分必须更换

十、安全注意事项

1.人员要求：操作人员应经过专业培训，熟悉绝缘螺栓的正确使用方法和安全注意事项
2.防护措施：操作时必须佩戴绝缘手套、穿绝缘靴或站在绝缘台（垫）上
3.监护要求：更换绝缘螺栓时，必须由专业人员在现场进行监护
4.应急处理：发生事故时，应立即采取应急措施，清除事故现场，向相关部门报告，及时处理后续问题
